一、工作原理

　　QY—GX全自动机械过速保护装置采用与水轮发电机组主轴固定在一起的离心飞摆作

为动作元件，在机组转速达到预先整定的动作转速值时产生动作，使液压阀切换，微动开关

接通，液压阀通过紧急停机电磁阀迫使机组迅速停机，微动电气开关发出事故信号，事故处

理完毕后，可用手动使液压阀恢复到初始位置。本装置还可配置了齿盘、接近开关和可编程

测频装置，方便对转速值进行测量和实验整定。

　Ⅰ型为转动摆块式，适合于安装尺寸较大，且动作转速较低的场合，

　Ⅱ型为离心块式，适合于安装尺寸较小，且动作转速较高的场合。

二、特点

² 采用离心飞摆为动作元件，可靠性极高。

² 液压阀和微动开关双重型号输出，显示准确。

² 液压阀手动恢复，不会产生误动作。

² 采用测速齿盘和接近开关测频系统，作同步转速测量（如果用户需要）。

² 出厂前动作转速稳定，机械锁定，重复精度高。

² 根据需要，可以将产品的整定试验装置，同本体一道供货。

三、主要技术参数

   机组额定转速：              50~1000                  转/分

　动作转速：                  1.20~1.60                 额定转速

　安装尺寸：                  Φ200~Φ2000              mm

　油压：                      2.5~6.0                   MPa

　工作电压：                  220V AC/DC  110V AC/DC  24VDC

　动作精度：                  ±1.5%

　液压阀通径：                Φ6 、Φ10               mm

四、外形尺寸

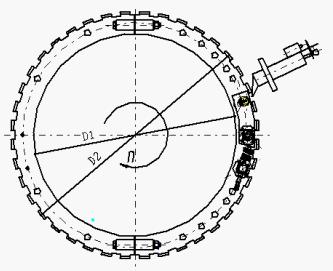

　　　　　　　　(Ⅰ型)

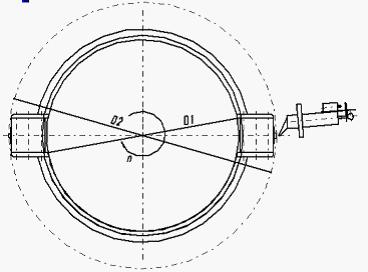

                 （Ⅱ型）

五、订货注意事项

² 用户订货时需说明说设备的各主要技术参数。

² 本设备在出厂前已试验，整定完毕，在电厂安装时，只需将齿盘解体，固定在预定

的地方即可。

² 可以根据需要进行个性化设计。

² 本公司可提供本设备的调整试验台，供用户在使用一定时间后重新校正相关参数用

用户可以根据需要选用。

² QY—GX全自动机械过速保护装置的正常供货周期为50个工作日。
