QY- LK型螺套式纯机械主令开关(Ⅰ型、Ⅱ型、Ⅲ型)

专利号:Ⅰ型(ZL00229842.2)/Ⅱ型(ZL200320128202.1)

一、工作原理

  QY—LK型螺套式纯机械主令开关由变速机构和动作机构组成。变速机构由被动齿轮和主动齿轮组成。动作机构由主轴、螺套、撞块和行程开关组成,形成开关可以在支架上沿轴向任意位置调整,以适应运行需要。将外部输入的角位移由传动轴引入至主令开关箱内,由表及里齿轮带动主轴旋转,套在主轴上的螺套受主轴和固定套的共同驱动,一边旋转、一边沿轴作直线运动。撞块布置在螺套上,随同螺套一同螺旋运动。撞块和螺套之间用螺纹连接,可以方便地调整其相对位置。行程开关固定于支架上,支架可以沿轴向任意位置调整,以适应运行需要。撞块在运动过程中,撞击行程开关,由行程开关输出位置信号。Ⅰ型的位置开关布置在可任意调整的卡板上;Ⅱ型的位置开关布置在——固定底座上,调整更为方便。Ⅲ型是在Ⅰ、Ⅱ型的基础上加宽了操作拔叉,应用于需要的节点数较多的场合。

二、技术特点

 位置精度高。将原开关的全行程控制弧长由一个圆周长变为数十个圆周长,其测量误差大大减小。

 每个主令开关的位置开关数量可根据用户要求任意配置。

 结构简单。由于其结构简单,所以调整极为方便。

 关体积小、安装容易、维护方便。

 采用进口的位置开关,整台设备工作可靠性高、工作寿命长。

三、主要技术参数

 定位精度       不大于0.1%。

 接点容量       AC250V/15A,DC250V/0.25A;机械寿命200万次以上;电气寿命50万次以上。

 位置开关数量   由用户选定。

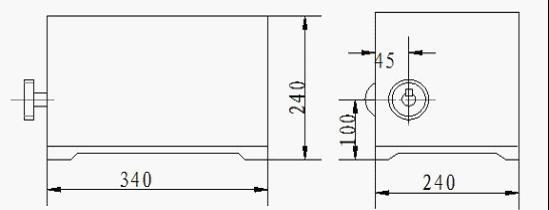

四、外形尺寸

lk1













五、订货注意事项

 订货时请注明所需要的位置开关数目。

 订货时(如有必要)请注明扇形齿轮的模数、齿数和工作摆动的角度及安装尺寸。

 QY—LK型螺套式纯机械主令开关的正常供货周期为30个工作日。

lk2
