QY-JDL-C智能型多剪刮免清洗滤水器是武汉清源滤水器有限公司为了解决工业技术供水问题而专门研制的产品,它完全解决现今滤水器都存在需要清扫滤水器滤网的问题，使得滤水器的使用水平达到了一个前所未有的高度。

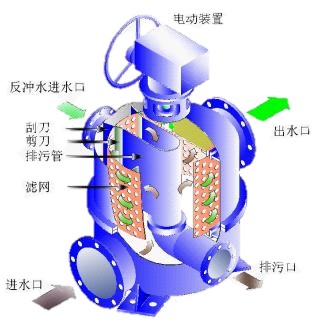

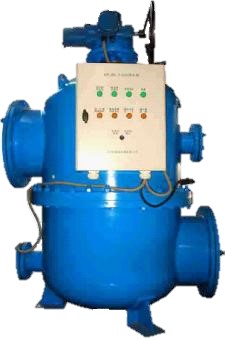

QY-JDL-C智能型多剪刮免清洗滤水器立体剖视图及其照片

一、 技术特征

1. 强力的外部反冲水通道

在供水压力较低的情况下，能做到由滤水器外部引入加压的反冲水，构成特创的、带外部加压反冲水的QY-JDL-C智能型多剪刮免清洗滤水器，使滤水器的适应性大大增强。

    在低水头水电站和火电厂的供水系统中，由于供水系统取水口的水压较低，所以必须在供水系统中加装加压水泵以提高供水系统的水压。当加压水泵布置在滤水器之前时，水中的杂物必然会对加压水泵造成损坏；而如果将加压水泵布置在滤水器之后，在滤水器清污过程中，由于滤水器内部的水压很低，造成对滤网的清洗效果极差，，很难将滤网清洗干净，较短时间就可使得滤网发生堵塞。QY-JDL-C智能型多剪刮免清洗滤水器通过由外部引入加压反冲水，很好地解决了这个问题。

2. 独特的网面内剪外刮结构

滤水器清污运行时，安置在滤网体内部的剪刀能够反复多次将较长的固态物剪断，使难以排出的、

体积较大的杂物能很顺利地通过排污阀排出。装置在滤网外部的刮刀可以将网面上的附着物完全刮

除掉，加上压力水反冲，始终保证网面的过流畅通，保证网面永不堵塞。使的滤水器可以在多年无需

清扫滤水器的滤网的情况下，滤水器的滤网始终通畅，真正做到免清洗滤水器滤网。

3. 超强的人工智能

在本滤水器中，由差压开关、接近开关和可编程控制器等组成自动控制系统。在控制程序中，可

以预先设置定时清污的时间间隔，也可以根据差压开关、接近开关和电动阀门的位置接点的动作信号，

由滤水器自行判断，自行选择其最优的运行工况。

4. 多种运行工况

本滤水器具有多种运行方式，用以适应不同的运行要求：

A：自动定时清污    由可编程控制器设定的清污间隔时间，自动定时启动滤水器的清污程序。

B: 差压控制清污    当差压开关动作时，由可编程控制器自动启动滤水器的清污程序。

C: 机旁电手动清污  通过滤水器控制柜面板上的控制旋钮，可以由一个操作完成滤水器的自动清污程序。

D: 纯机械手动清污  在滤水器完全断电的情况下，可以通过操作电动装置的手柄和电动阀门的操作手柄完成滤水器的清污程序。

                   该功能更多地是用在滤水器的年度检修期间。在滤水器的年度检修期间，完全不用解体滤水器检查，只需通过转动手柄便可检查滤水器的机械状态。它可大大减轻滤水器的维护工作。

E: 远程控制清污    当需要由远方控制滤水器清污程序启动时，只需一个开关指令便可完成滤水器的自动清污程序。

5. 多重保护功能，防止任何意外的发生

本滤水器有着良好的自动控制性能和多重保护功能，整机的启动和停止，各运行部件的到位或偏

离，都有相应明确的显示及各种保护措施。此外，本滤水器还有过载保护、过力矩保护、过电流保护

和自动故障报警等保护措施。

6. 滤网和电动阀门卡堵时的自动消除功能

当滤网或者电动阀门出现卡堵时，滤水器自动启动消除卡阻的程序，消除滤网或者电动阀门的卡堵。只有当消除程序不能够消除卡阻、滤网或电动阀门出现永驻性的卡阻时，滤水器控制柜才发出告警信号。

7. 纯手动操作机构

本滤水器的纯手动操作机构是指不起动任何动力，完全由人工操作去完成整个清污运行而设置的机构。该机构不仅是增加了一种清污功能，而且，对于滤水器的故障判断和滤水器的常规检查，具有与一般减速机所不能相比的优势。

二、订货和选型注意事项

1. 订货时应说明需供货设备的基本技术参数（进出口管径、最大流量、精度要求、工作压力及其它要求等）。若为改造项目，还应提供现场的原始安装尺寸，以便减少安装时的难度。本滤水器的订货期为45个工作日。

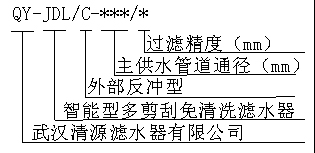

2. 滤水器产品型号说明

举例：QY-JDL-500-C -5为：QY-JDL-C智能型多剪刮免清洗滤水器，外部反冲型，滤水器通径500mm，过滤精度5mm。

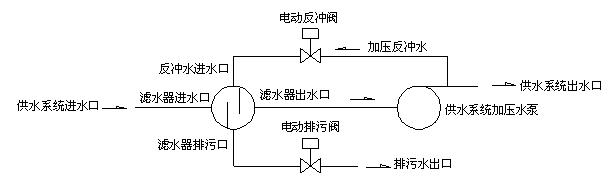

3，QY-JDL-C智能型多剪刮免清洗滤水器系统图

三、主要技术参数

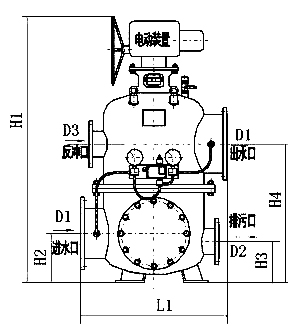

三、外形尺寸
