QY-JDL智能型多剪刮免清洗滤水器是武汉清源滤水器有限公司为了解决工业技术供水问题而专门研制的产品,它完全解决了现今滤水器都存在需要清扫滤水器滤网的问题,使得滤水器的使用水平达到了一个前所未有的高度。

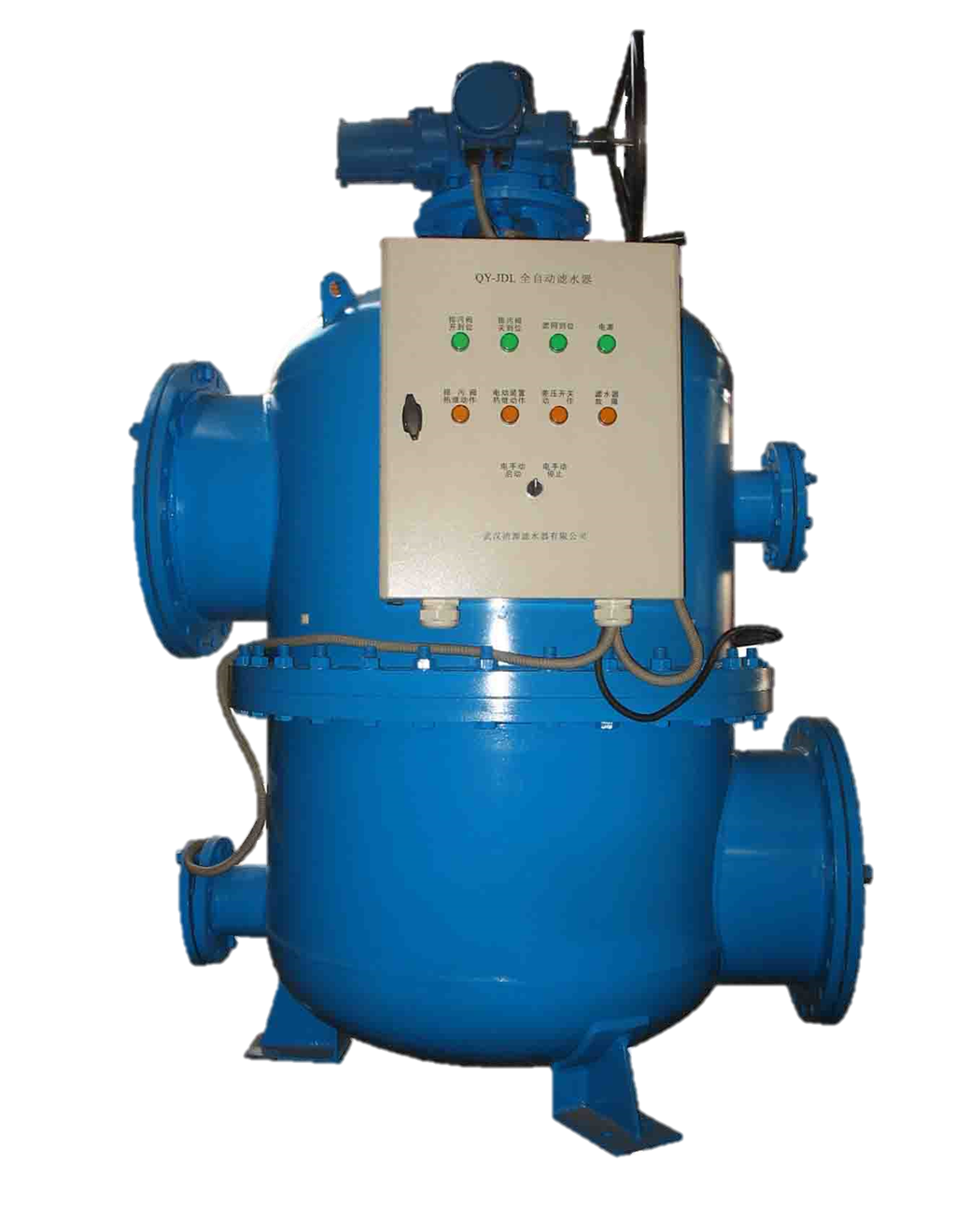

QY-JDL智能型多剪刮免清洗滤水器立体剖视图及其照片

 一、技术特征

1. 独特的网面内剪外刮结构

  滤水器清污运行时,安置在滤网体内部的剪刀能够反复多次将较长的固态物剪断,使难以排出的、体积较大的杂物能很顺利地通过排污阀排出。装置在滤网外部的刮刀可以将网面上的附着物完全刮除掉,加上压力水反冲,始终保证网面的过流畅通,保证网面永不堵塞。使的滤水器可以在多年无需清扫滤水器的滤网的情况下,滤水器的滤网始终通畅,真正做到免清洗滤水器滤网。

2. 超强的人工智能

  在本滤水器中,由差压开关、接近开关和可编程控制器等组成自动控制系统。在控制程序中,可以预先设置定时清污的时间间隔,也可以根据差压开关、接近开关和电动阀门的位置接点的动作信号,由滤水器自行判断,自行选择其最优的运行工况。

3. 多种运行工况

本滤水器具有多种运行方式,用以适应不同的运行要求:

A:自动定时清污    由可编程控制器设定的清污间隔时间,自动定时启动滤水器的清污程序。

B: 差压控制清污    当差压开关动作时,由可编程控制器自动启动滤水器的清污程序。

C: 机旁电手动清污  通过滤水器控制柜面板上的控制旋钮,可以由一个操作完成滤水器的自动清污程序。

D: 纯机械手动清污  在滤水器完全断电的情况下,可以通过操作电动装置的手柄和电动阀门的操作手柄完成滤水器的清污程序。该功能更多地是用在滤水器的年度检修期间。在滤水器的年度检修期间,完全不用解体滤水器检查,只需通过转动手柄便可检查滤水器的机械状态。它可大大减轻滤水器的维护工作。

E: 远程控制清污    当需要由远方控制滤水器清污程序启动时,只需一个开关指令便可完成滤水器的自动清污程序。

4. 多重保护功能,防止任何意外的发生

  本滤水器有着良好的自动控制性能和多重保护功能,整机的启动和停止,各运行部件的到位或偏

离,都有相应明确的显示及各种保护措施。此外,本滤水器还有过载保护、过力矩保护、过电流保护

和自动故障报警等保护措施。

5. 滤网和电动阀门卡堵时的自动消除功能

  当滤网或者电动阀门出现卡堵时,滤水器自动启动消除卡阻的程序,消除滤网或者电动阀门的卡堵。只有当消除程序不能够消除卡阻、滤网或电动阀门出现永驻性的卡阻时,滤水器控制柜才发出告警信号。

6. 纯手动操作机构

  本滤水器的纯手动操作机构是指不起动任何动力,完全由人工操作去完成整个清污运行而设置的机构。该机构不仅是增加了一种清污功能,而且,对于滤水器的故障判断和滤水器的常规检查,具有与一般减速机所不能相比的优势。

二、订货和选型注意事项

  1. 订货时应说明需供货设备的基本技术参数(进出口管径、最大流量、精度要求、工作压力及其它要求等)。若为改造项目,还应提供现场的原始安装尺寸,以便减少安装时的难度。本滤水器的订货期为45个工作日。

  2. 滤水器产品型号说明



 举例:QY-JDL-800/4为:QY-JDL智能型多剪刮免清洗滤水器,滤水器通径800mm,过滤精度4mm。

三、主要技术参数

项目

型号

额定流量

(m3/h)

额定水压

(MPa)

进出口管径

(mm)

排污口管径

(mm)

电动装置

转 矩

( N/M)

功率

(W)

QY-JDL-200

350~500

0.6~3.0

200

Φ100

1200

370

QY-JDL-250

520~800

0.6~3.0

250

Φ125

1200

370

QY-JDL-300

700~1100

0.6~3.0

300

Φ150

1500

370

QY-JDL-350

1000~1500

0.6~3.0

350

Φ150

2500

750

QY-JDL-400

1250~1950

0.6~3.0

400

Φ200

2500

750

QY-JDL-450

1700~2300

0.6~3.0

450

Φ200

5000

750

QY-JDL-500

2050~2850

0.6~3.0

500

Φ250

5000

750

QY-JDL-600

2320~3300

0.6~3.0

600

Φ250

5000

750

QY-JDL-700

3460~4600

0.6~3.0

700

Φ250

8000

1000

QY-JDL-800

4520~6200

0.6~3.0

800

Φ250

8000

1000

QY-JDL-900

5720~7900

0.6~3.0

900

Φ250

10000

1000

QY-JDL-1000

7070~9500

0.6~3.0

1000

Φ250

10000

1000

QY-JDL-1100

8560~11000

0.6~3.0

1100

Φ250

12000

1200

QY-JDL-1200

10170~13500

0.6~3.0

1200

Φ250

12000

1200

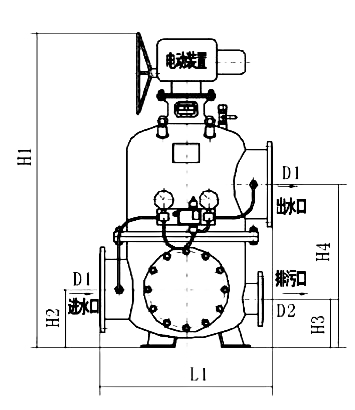

三、外形尺寸

型号

H1

H2

H3

D1

D2

D3

L 1

QY-JDL-200

1400

250

205

Φ200

Φ100

Φ512

900

QY-JDL-250

1450

250

205

Φ250

Φ125

Φ512

900

QY-JDL-300

1650

300

250

Φ300

Φ150

Φ612

1000

QY-JDL-350

1800

300

250

Φ350

Φ150

Φ612

1100

QY-JDL-400

2000

350

300

Φ400

Φ200

Φ816

1200

QY-JDL-450

2100

400

300

Φ450

Φ200

Φ916

1300

QY-JDL-500

2300

450

350

Φ500

Φ250

Φ1016

1600

QY-JDL-600

2600

500

450

Φ600

Φ250

Φ1216

1800

QY-JDL-700

3000

550

550

Φ600

Φ250

Φ1420

1900

QY-JDL-800

3200

600

640

Φ700

Φ250

Φ1520

2000

QY-JDL-900

3500

650

750

Φ800

Φ250

Φ1820

2200

QY-JDL-1000

3800

700

850

Φ900

Φ250

Φ2020

2400

QY-JDL-1100

4000

750

900

Φ1100

Φ250

Φ2120

2500

QY-JDL-1200

4200

800

1000

Φ1200

Φ250

Φ2220

2700
